Compressor / Overdrive эффект для электрогитары

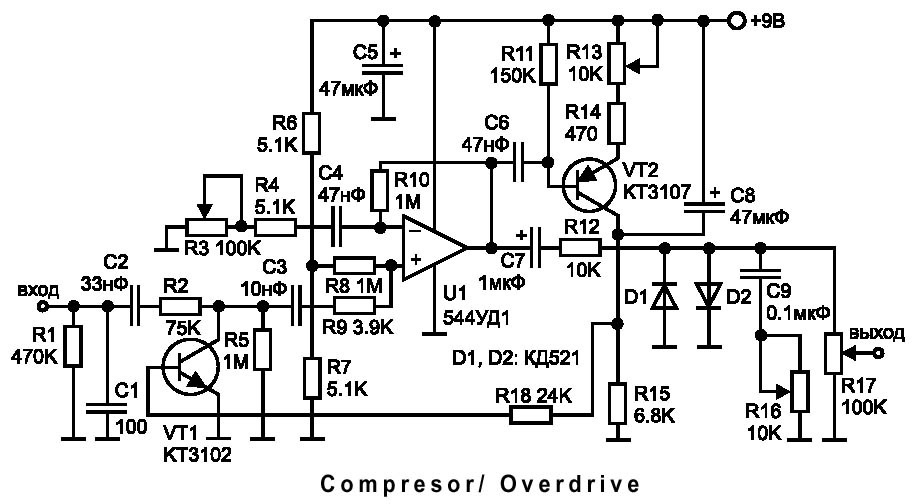

Очень простая схема комбинированного гитарного эффекта Overdrive + Compressor. В качестве регулирующего элемента применяется транзистор VT1. Ограничение сигнала для получения эффекта Overdrive осуществляется ограничителем на двух кремниевых диодах D1 и D2, включенных встречно – параллельно. Потенциометр R3 регулирует усиление (gain), R13 – регулировка компрессии, R18 позволяет изменять окраску (тембр) звука, а уровень выходного сигнала устанавливается потенциометром R17

Compressor / Overdrive эффект для электрогитары
