ЧТО ТАКОЕ DSO068?
осциллограф DSO068 — это набор — конструктор (kit) для радиолюбителей и студентов радиотехнических специальностей, позволяющий самостоятельно собрать цифровой запоминающий осциллограф (DSO), приобрести навыки сборки достаточно сложных электронных устройств на основе микроконтроллеров, и просто получить удовольствие от процесса творчества

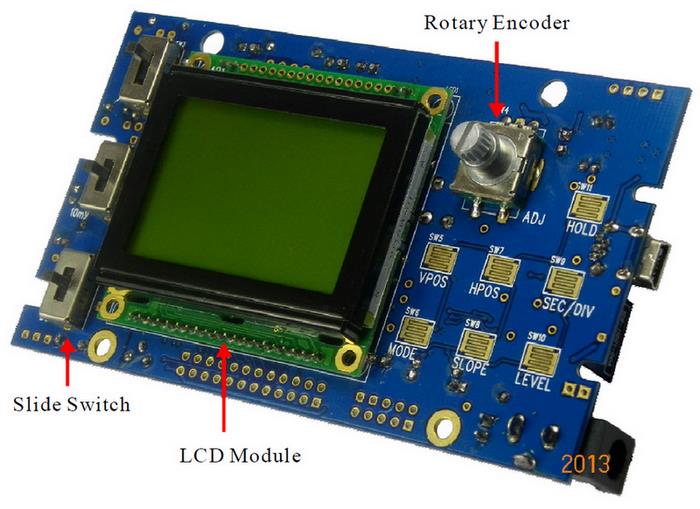

Осциллограф выводит информацию на ЖК дисплей. Кроме того, что очень важно, устройство может работать как удобный USB осциллограф — приставка для компьютера. Для того, чтобы реализовать эту возможность достаточно подключить собранный осциллограф к компьютеру через USB и скачать программу jyeLab с сайта разработчика. Осциллограф также может работать как 8-канальный логический анализатор, частотомер и генератор тестовых сигналов различной частоты.
Этот и несколько других интересных наборов разрабатывает южно-китайская компания jye tech ( http://www.jyetech.com ), которая находится в городе Гуйлинь в Гуанси́-Чжуа́нском автономном районе га юге Китая.

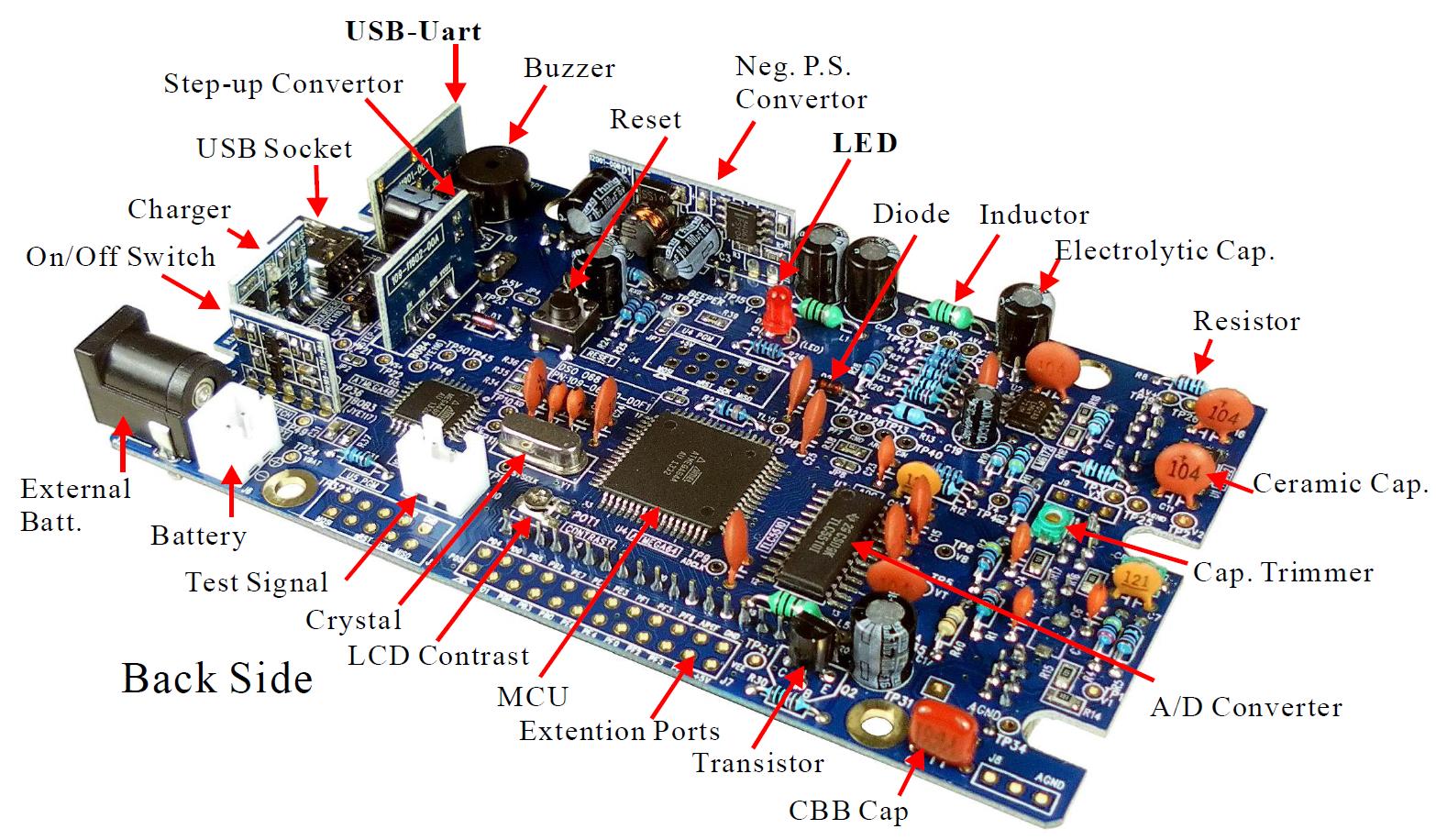

Печатная плата осциллографа специально разработана для удобства её сборки начинающими радиолюбителями. В большинстве применены проводные компоненты. Те немногие SMD детали, которые использованы в схеме, уже распаяны на плате производителем. Задача радиолюбителя — правильно установить и припаять проводные компоненты и настроить осциллограф согласно инструкции. В данной статье я публикую мой перевод оригинальной инструкции, которая идет в комплекте с набором.
ПОДГОТОВЬТЕ СЛЕДУЮЩИЕ ИНСТРУМЕНТЫ:
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-743.png)
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-744.png)
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-745.png)
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-746.png)
Отвертка
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-747.png)
ПРРОВЕРЬТЕ наличие всех запасных частей в соответствии с таблийей (см ниже)
ОПРЕДЕЛИТЕ и проверьте омметром (мультиметром) сопротивления всех резисторов
УТОЧНИТЕ расположение и полярность включения всех компонентов
Краткая инструкция по пайке выводных компонентов
- Вставьте выводы компонента в предназначенные для него отверстия в печатной плате. Убедитесь, что они равномерно касаются печатной платы (см. рисунок ниже).
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-748.png)
- Аккуратно припаяйте выводы к площадкам с обратной стороны печатной платы. Припой должен полностью заполнять площадки платы. Избегайте перемычек из припоя с соседними контактами на плате.
- Откусите торчащие из платы излишки выводов с помощью бокорезов.

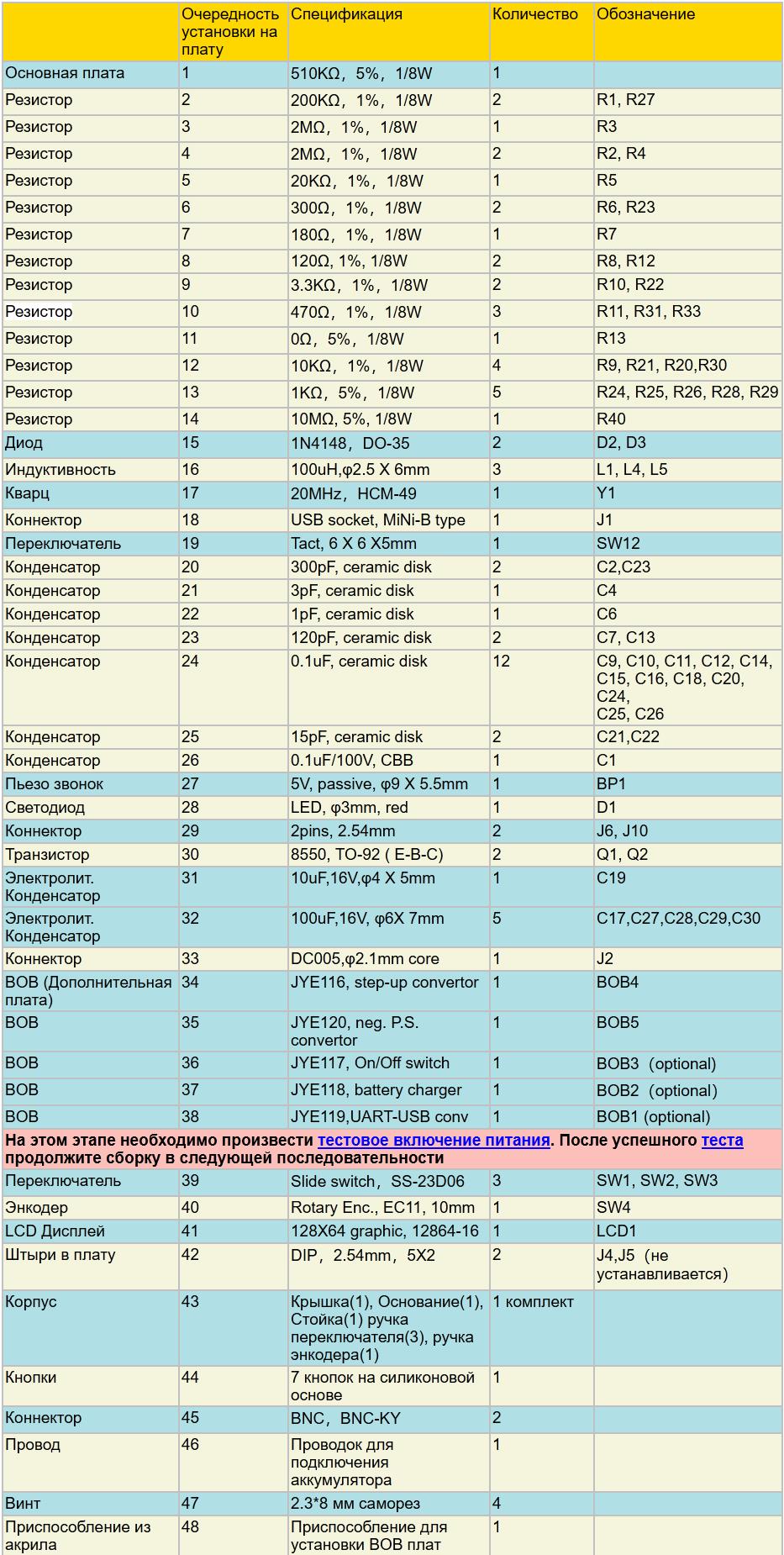

СПИСОК КОМПОНЕНТОВ
Устанавливайте компоненты в том порядке, в котором они приведены в таблице
Для того чтобы увеличить или скачать таблицу, кликните на ней, изображение откроется в новом окне браузера. В этом окне можно скачать изображение себе на компьютер, нажав на правую кнопку мыши и выбрать «сохранить изображение как…»
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/eco8fkdfhy.jpg)
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/qubbs63cu3.jpg)
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/3bk2jily5b.jpg)
ПРИМЕЧАНИЕ: Не устанавливайте перемычки J4 и J5. Эти контакты используются для подключения программатора пля прошивки платы.
СБОРКА
- Установите детали по порядку списка. Начните с нижней стороны основной платы.

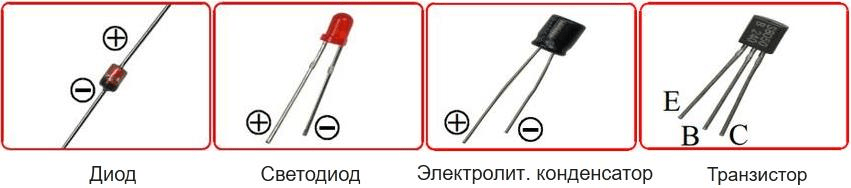

- Особое внимание уделите тем компонентам, которые требуют соблюдения полярности при установке (см. рисунок ниже)
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-749.png)

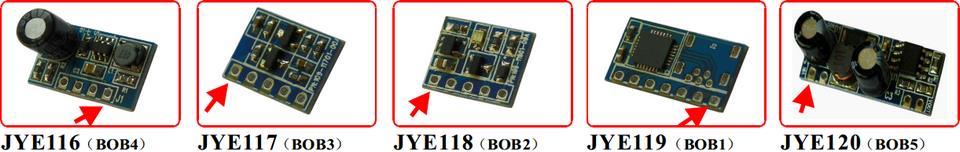

Для руководства по установке дополнительных плат (BOB1 — BOB5) и пайки ЖК-дисплея см. фото ниже:
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/s0bv5semgi.jpg)
Красная стрелка указывает расположение пина с номером 1
Установка дополнительных плат BOB (Board Over Board).

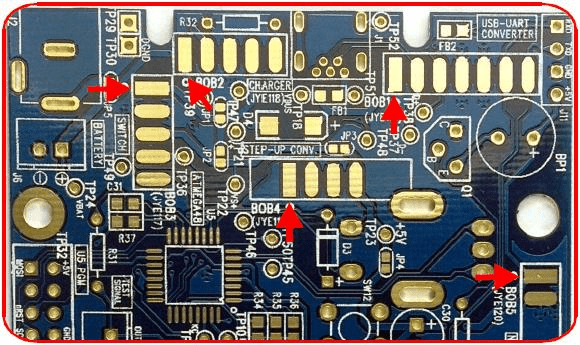

Красными стрелками показаны места на плате, куда припаиваются дополнительные модули BOB:
![Набор - Конструктор Осциллограф DSO068](https://musbench.com/all/wp-content/uploads/2021/03/image-750.png)
Порядок работы:
![A: Используйте прилагаемое маленькое акриловое приспособление](https://musbench.com/all/wp-content/uploads/2021/03/image-751.png)
A: Используйте прилагаемое маленькое акриловое приспособление
![B: Нанесите каплю припоя на первый пин](https://musbench.com/all/wp-content/uploads/2021/03/image-752.png)
B: Нанесите каплю припоя на первый пин
![C: Нанесите каплю припоя на соответствующий пин на печатной плате](https://musbench.com/all/wp-content/uploads/2021/03/image-753.png)
C: Нанесите каплю припоя на соответствующий пин на печатной плате
![D: Установите BOB плату на ее место и выровняйте пины](https://musbench.com/all/wp-content/uploads/2021/03/image-754.png)
D: Установите BOB плату на ее место и выровняйте пины
![E: закрепите плату, припаяв первый пин](https://musbench.com/all/wp-content/uploads/2021/03/image-755.png)
E: закрепите плату, припаяв первый пин
![F: Закончите установку платы, пропаяв все пины](https://musbench.com/all/wp-content/uploads/2021/03/image-756.png)
F: Закончите установку платы, пропаяв все пины
ПРИМЕЧАНИЕ:
Не устанавливайте перемычку JP1 если вы устанавливаете плату BOB2. В случае, если вы НЕ устанавливаете плату BOB2, то замкните эту перемычку.
Не устанавливайте перемычку JP2 если вы устанавливаете плату BOB3. В случае, если вы НЕ устанавливаете плату BOB3, то замкните эту перемычку.
УСТАНОВКА ДИСПЛЕЯ
![А. Положите печатную плату на ровную поверхность. Вставте монтажную гребенку отверстия платы более длинными контактами](https://musbench.com/all/wp-content/uploads/2021/03/image-757.png)
А. Положите печатную плату на ровную поверхность. Вставьте монтажную гребенку отверстия платы более длинными контактами
![В. Идентифицируйте отверстия в плате по надписям на ЖК-дисплее. Они должны начинаться с длинной полосы](https://musbench.com/all/wp-content/uploads/2021/03/image-758.png)
В. Идентифицируйте отверстия в плате по надписям на ЖК-дисплее. Они должны начинаться с длинной полосы
![С. Поместите ЖК-дисплей на контакты, как показано на рисунке. Сначала припаяйте контакты по краям. Потом припаяйте остальные контакты](https://musbench.com/all/wp-content/uploads/2021/03/image-759.png)
С. Поместите ЖК-дисплей на контакты, как показано на рисунке. Сначала припаяйте контакты по краям. Потом припаяйте остальные контакты
![D. Переверните основную плату и ЖК-дисплей и . Припаяйте контакты со стороны платы.](https://musbench.com/all/wp-content/uploads/2021/03/image-760.png)
D. Переверните основную плату и ЖК-дисплей и . Припаяйте контакты со стороны платы.
После монтажа переходите к тестам включения питания…
