RGB светодиодная лампа с таймером NE555


LED светильники, создающие цветовые эффекты на основе трехцветных светодиодов сравнительно дороги, так как в схеме управления используются микроконтроллеры. В этой статье описана RGB лампа, использующая очень распространенные и дешевые микросхемы таймера 555.

Трехцветная RGB LED лампа — это совокупность красного, зеленого и синего светодиодов в одном корпусе. Изменяя яркость свечения каждого из светодиодов можно получать разнообразные цветовые оттенки. Прототип устройства вы видите на фото ниже.

RGB светодиодная лампа с таймером NE555

рис.1. Прототип устройства управления RGB светодиодом

Принципиальная схема

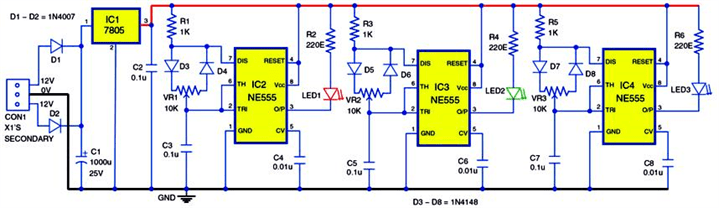

Принципиальная схема устройства управления RGB светодиодами на основе таймера 555 приведена на рис.2. Устройство питается от сети 220 вольт через понижающий трансформатор. Вторичная обмотка трансформатора должна иметь отвод от середины, каждая половинка вторичной обмотки рассчитана на напряжение AC 12 В (можно использовать одну обмотку на 12 В. Тогда вместо диодов D1 и D2 можно применить обычный диодный мостик. Пим. переводчика). В качестве стабилизатора напряжения на 5 В использован регулятор напряжения 7805.

RGB светодиодная лампа с таймером NE555

Схема содержит три одинаковых астабильных мультивибратора, собранных на микросхемах IC2, IC3 и IC4 типа NE555. Для красного, зеленого и синего каналов соответственно. Частотозадающие цепочки состоят из резистора на 1 к, потенциометра на 10к и конденсатора емкостью 0.1 мкФ. Выводы управляющего напряжения (5) подключены к земле через конденсаторы 0.1 мкФ.

Питание +5в подается на выводы 8 таймеров. Выводы 1 подключены к земле. Интенсивность свечения светодиодов регулируется изменением скважности прямоугольных сигналов на выходах (3) таймеров. Узел управления шириной импульсов реализован на диодах и потенциометре сопротивлением 10к. Цветные компоненты трехцветного светодиода (LED1, LED2 и LED3) подключены к выходам таймеров через ограничительные резисторы сопротивлением 220 Ом.

Частоту мультивибраторов можно варьировать от 680 Гц до 4,8 кГц в зависимости от номиналов частотозадающих элементов. Например, частоту мультивибратора, собранного на микросхеме IC2 можно определить по формуле:

Изменяя сопротивление потенциометров можно регулировать свечение каждого из трех цветов в диапазоне от минимума до полной яркости. Таким образом, манипулируя тремя потенциометрами можно получить любой делаемый оттенок свечения RGB лампы.

F = 1 / Т = 1,44 / {(R1 + 2VR1) * С3}

Список компонентов схемы

RGB светодиодная лампа с таймером NE555
RGB светодиодная лампа с таймером NE555

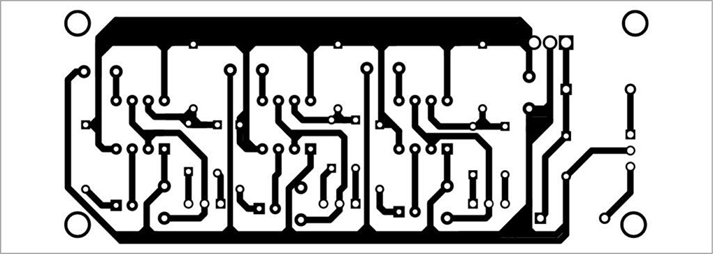

Печатная плата устройства. Вид со стороны монтажа

RGB светодиодная лампа с таймером NE555

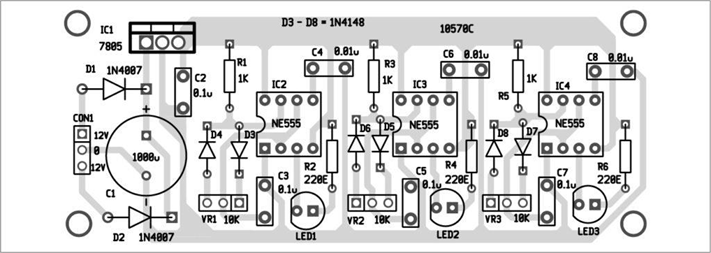

Печатная плата устройства. Вид со стороны компонентов

Скачать чертежи печатной платы в формате PDF (ZIP- архив)
