Boss Chorus CE-2


Классический «Хорус» от BOSS. Линия задержки аналоговых сигналов построена на специализированной микросхеме PANASONIC MN3007 (IC3). Управляемый тактовый генератор, необходимый для работы MN3007 собран на микросхеме IC4 типа MN3101. Генератор колебаний ультранизкой частоты для управления тактовым генератором IC4 собран на сдвоенном ОУ IC2 типа TL022 по схеме интегратор-компаратор. Этот узел представляет интерес для радиолюбителей, его можно использовать в различных радиолюбительских конструкциях.

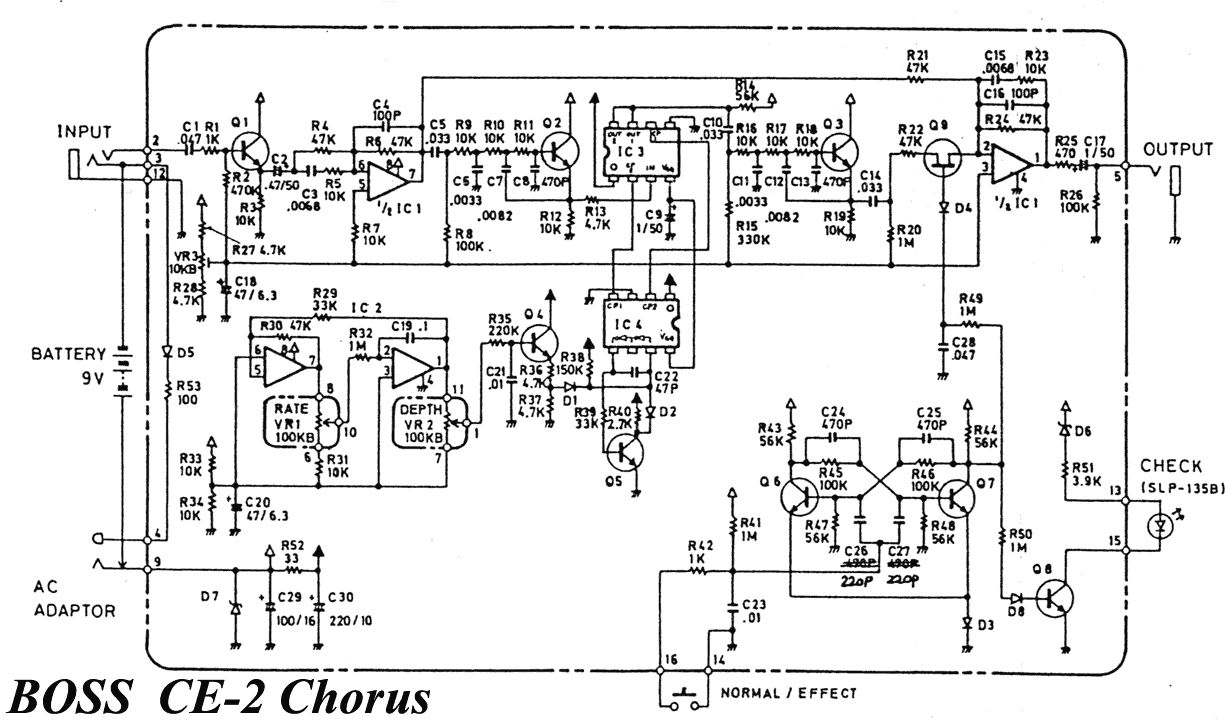

Принципиальная схема педали эффекта Boss Chorus CE-2

Принципиальная схема педали эффекта Boss Chorus CE-2
