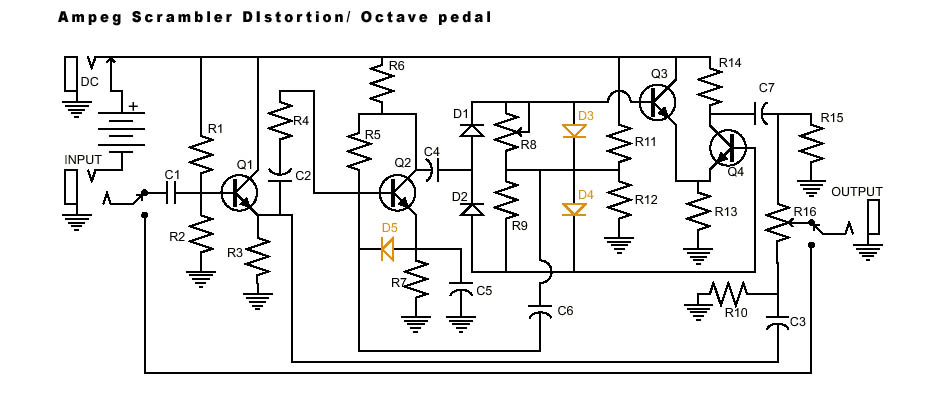

Ampeg Scrambler Distortion


Классический бюджетный дисторшн на четырех транзисторах. Можно применить любые кремниевые n-p-n транзисторы. Например BC547 — BC549, КТ3102 или даже КТ315

R1 — 1M, R2 — 1M, R3 — 4.7k, R4 — 2.2k, R5 — 470k, R6 — 470k, R7 — 220, R8 — 10kB, R9 — 8.2k, R10 — 47k, R11 — 220k, R12 — 220k, R13 — 4.7k, R14 — 1k, R15 — 47k, R16 — 50kB

C1 — 0.01 uF, C2 — 5 uF, C3 — 1 uF, C4 — 5 uF, C5 — 120 uF, C6 — 5 uF, C7 — 1 uF
