Микрофонный усилитель для электретного микрофона

Микрофонный усилитель предназначен для усиления сигнала электретного микрофона до уровня, необходимого для подачи на линейный вход звукозаписывающего устройства. Разработан он был по просьбе моего друга, у которого в его компьютерном моноблоке нет микрофонного входа. На корпусе моноблока оказался только линейный аудиовход, а встроенный микрофон подключен к звуковой карте внутри корпуса моноблока. Испытывал усилитель я с «компьютерным» электретным конденсаторным микрофоном, который используется для записи закадрового голоса в моих видеороликах. Микрофон был изготовлен на базе капсюля Panasonic WM-61.

Микрофонный усилитель для электретного микрофона

Заказать капсбли WM-61 на Али

Данный предусилитель, совместно с описываемым в статье микрофоном, можно использовать для снятия частотных характеристик с целью эквализации помещения («Reference Mic«).

Следует однако иметь в виду, что данный усилитель не рассчитан на усиление сигнала динамического микрофона. Кроме того, данный усилитель подает на подключенный к нему микрофон напряжение питания, что необходимо для работы электретного капсюля, но может быть неприемлемо для динамического микрофона. Напряжение питания, подаваемое на «компьютерный» электретный микрофон НЕ ЯВЛЯЕТСЯ «фантомным» питанием.

Также описываемый предварительный усилитель целесообразно использовать совместно со звуковыми картами, интегрированными в материнские платы. Микрофонные усилители таких звуковых карт обычно имеют невысокие характеристики и повышенный уровень шумов и помех. Кроме того этот усилитель можно использовать для подключения «компьютерного» электретного микрофона к линейному входу микшерного пульта.

Микрофонный усилитель для электретного микрофона

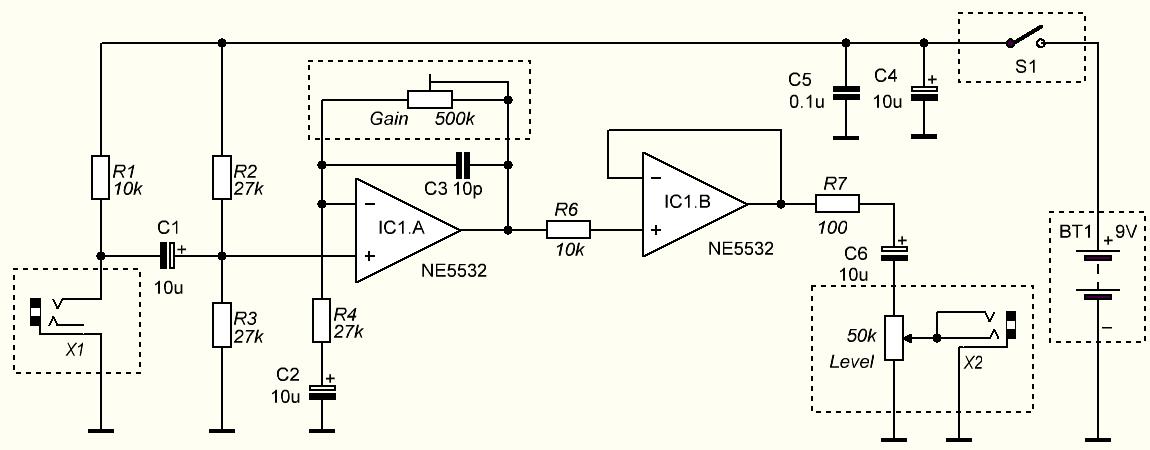

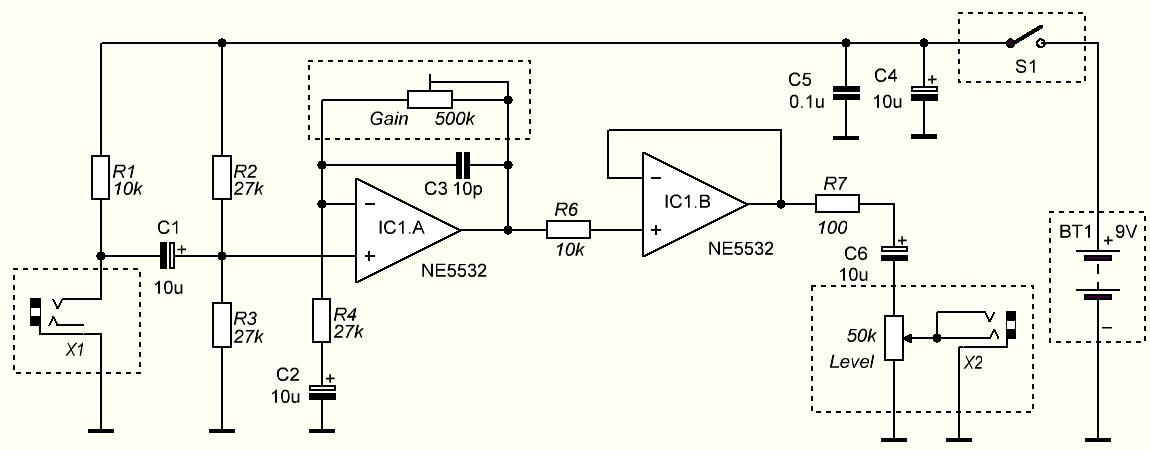

Принципиальная схема микрофонного усилителя

Усилитель собран на базе сдвоенного малошумящего операционного усилителя NE5532. Входное и выходное гнезда рассчитаны на подключение стандартного кабеля со штекером диаметром 3.5 мм типа «миниджек». Элементы, обведенные на схеме пунктиром, устанавливаются на корпусе устройства. остальные компоненты размещены на небольшой односторонней печатной плате.

Переменный резистор Level установлен на выходе усилителя и при записи голоса фактически является регулятором уровня записи. При реальной работе использование такой «железной» ручки регулировки на порядок более удобно чем программная регулировка через средства настройки звуковых параметров в Windows.

Микрофонный усилитель для электретного микрофона

Просторечный резистор «Gain» сопротивлением 500 ком служит для регулировки чувствительности. Чувствительность настраивается под конкретный экземпляр микрофона и ее регулировка используется не слишком часто, поэтому использован построечный резистор, который можно регулировать отверткой через отверстие в корпусе. Однако ничто не мешает вам при желании установить обычный потенциометр для регулировки ручкой.

Микрофонный усилитель для электретного микрофона

Усилитель питается от одной батареи напряжением 9V (мы по привычке называем такие батарейки «кронами»). Отказ от внешнего источника питания и питание от батареи позволили минимизировать шумы и наводки. Устройство потребляет всего несколько миллиампер и способно довольно долго работать от батареи. Я бы посоветовал использовать аккумуляторные батарейки формата «кроны» (такие аккумуляторы часто используются в мультиметрах и продаются во всех магазинах электроники).

Корпус усилителя был напечатан на 3D принтере из ABS пластика. Можно использовать унифицированный пластиковый корпус подходящего размера. Если вы хотите напечатать корпус, то 3D модель можно скачать по ссылке в конце этой статьи.

Печатная плата усилителя была разработана в программе DipTrace. Изготовлена печатная плата была не небольшом китайском станке с ЧПУ методом фрезерования (гравировки). Посмотреть плату в 3D представлении вы можете в окне ниже:

Интерактивный 3D просмотр.
Кликните в центре изображения, дождитесь загрузки 3D модели. Крутить: левая кнопка мыши; Размер: колесо мыши

Скачать архив с 3D моделями для печати корпуса и проектом печатной платы для программы DipTrace


6 comments

  1. Доброго дня. Подскажите, на схеме R7 указано 100, но не написано это кОм, или Ом.
    Что там?
    Спасибо за ответ.

    1. Если не написано значит это Омы. 100 Ом. Поскольку омы — это базовая единица то если номинал в омах то можно не указывать. Указываем если кило-омы и мега-омы и т.д.

  2. Мастер, удовольствия от забвения!
    Вопрос — на схеме стоит конденсатор С3 10 пФ, но в готовом изделии на видео его нет. Ставить его или нет?
    Спасибо за ответ.

  3. Мастер, удовольствия от забвения!
    Вопрос — на схеме стоит конденсатор С3 10 пФ, но в готовом изделии на видео его нет. Ставить его или нет?

  4. Мастер, удовольствия от забвения!
    Вопрос — на схеме стоит конденсатор С3 10 пФ, но в готовом изделии на видео его нет. Ставить его или нет?
