Простой таймер на микросхеме NE555


Этот очень простой хозяйственный таймер имеет 6 фиксированных выдержек времени: 1, 2, 5, 10, 15 и 30 минут (в зависимости от ваших потребностей, вы можете легко увеличить или уменьшить число выдержек времени). Этот таймер может пригодиться как в домашнем хозяйстве так и в промышленных условиях.

Схему таймера можно условно разделить на две части: блок питания и собственно таймер. Блок питания содержит понижающий сетевой трансформатор X1, диодный мостик BR1, электролитический конденсатор большой емкости C1, сглаживающий пульсации выпрямленного напряжения, и 12-вольтовый регулятор напряжения типа LM7812

Простой таймер на микросхеме NE555

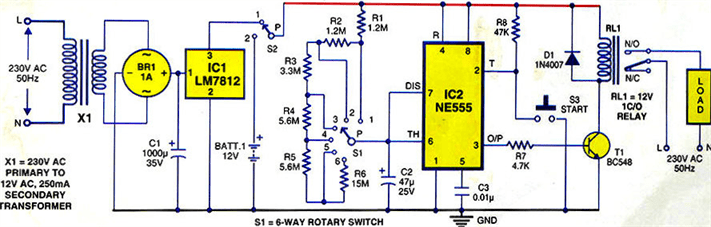

Принципиальная схема простого таймера на NE555

В случае необходимости схема может работать от батареи напряжением 12 вольт. Эта батарея показана на схеме (BATT.1). Переключателем S2 можно выбрать источник питания для таймера — батарея или выпрямитель. если питание от батареи не требуется, элементы BATT.1 и S2 не нужны.

Основа устройства — микросхема интегрального таймера типа NE555, сконфигурированная для работы в моностабильном режиме. Схема обеспечивает отработку временных интервалов в диапазоне от 1 до 30 минут. Желаемое время выбирается переключателем S1 в соответствии с таблицей:

Простой таймер на микросхеме NE555

Для начала процесса отработки времени служит кнопка «START» (S1). При нажатии на эту кнопку сработает электромагнитное реле RL1 и подключит нагрузку к сети 220в. По истечении заданного промежутка времени реле отпустит и разомкнет цепь питания нагрузки.

Работа схемы очень проста. Конденсатор С1 заражается через резистор ил цепочку резисторов R1 — R6. В момент нажатия на кнопку «START» (S3) таймер включается и на его выходе (3) появляется высокий уровень напряжения. Высокий уровень напряжения на выходе микросхемы остается таким в течение времени, которое выбирается переключателем S1. Высокий уровень напряжения на выходе микросхемы 555 открывает транзистор Т1, в цепь коллектора которого включена обмотка электромагнитного реле RL1. Реле срабатывает, его контакты замыкаются и включают нагрузку в сеть 220 вольт.

Время выдержки в моностабильном режиме работы 555 можно определить по формуле:

T = 1.1 RC

Конструктивно таймер можно собрать на куске универсальной макетной палаты или развести для него печатную плату.

Простой таймер на микросхеме NE555

Электромагнитное реле должно быть рассчитано на напряжение 12 вольт. а его контакты должны быть способны коммутировать ток, потребляемый предполагаемой нагрузкой.

Простой таймер на микросхеме NE555

микросхемы таймера 555
