PROCO RAT DISTORTION Очень простая схема Дисторшн


PROCO RAT DISTORTION Очень простая схема Дисторшн

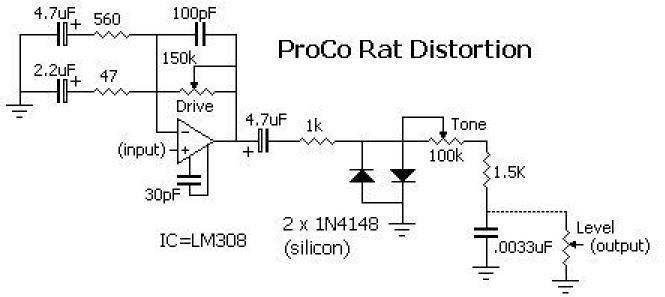

Простая схема Distortion. В качестве усилителя применена микросхема LM308. Ограничение сигнала и значит обогащение его гармониками производится двумя включенными встречно-параллельно кремниевыми диодами 1N4148. Потенциометр DRIVE регулирует усиление и соответственно, степень искажения сигнала. Потенциометр включен в цепь отрицательной обратной связи операционного усилителя. Второй потенциометр TONE регулирует тембр звука. регулятором LEVEL можно настроить громкость звучания педали.

PROCO RAT DISTORTION Очень простая схема Дисторшн
