Rebote Delay на микросхеме PT2399


Простая схема гитарного ревербератора на одной дешевой специализированной микросхеме — эхопроцессоре PT2399. Входной каскад педали выполнен на полевом транзисторе типа 2N5457. В качестве стабилизатора напряжения +5V можно использовать микросхему 78L05.

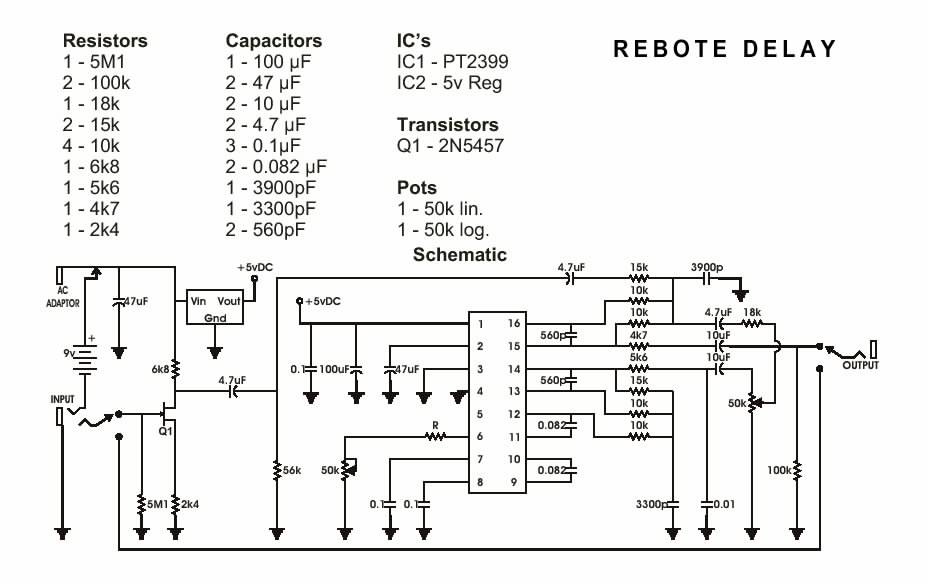

Принципиальная схема эффекта Rebote Delay

Принципиальная схема эффекта Rebote Delay
