Цифровой амперметр с PIC16F684 и ACS712 на ток до 30 ампер

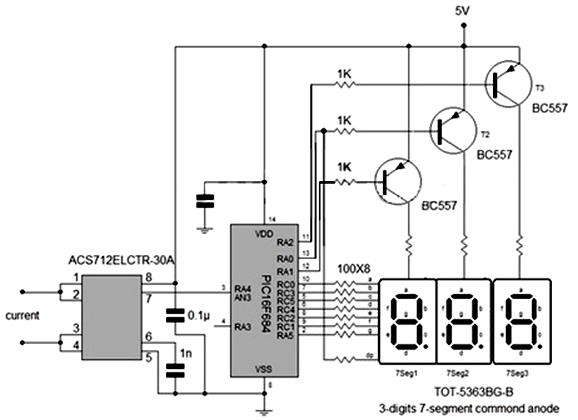

Иногда бывает необходимо миниатюрное устройство, позволяющее измерять сравнительно большие токи, как постоянные так и переменные. В этом поможет конструкция, описанная в статье. Этот цифровой амперметр, собран на датчике тока ACS712 и микроконтроллере PIC16F684. Прибор позволяет измерять как постоянный так и переменный ток. Результат измерений выводится на 3-х знаковый 7-сегментный индикатор. Разрешение 100 мА. Датчик тока ACS712 я приобрел на Алиэкспресс. Он может измерять переменный или постоянный ток до 30А. Чувствительность датчика — около 66 мВ / А

Скачать прошивку амперметра…

переведено на русский. источник: https://www.coolcircuit.com/project/digital-amp-meter/
