Простой маломощный импульсный блок питания мощностью 20 ватт на одном транзисторе

Предлагаемый импульсный источник собран всего на одном транзисторе KT872A. KT872A — это мощный высоковольтный транзистор. Такие транзисторы советского производства сейчас уже сложно найти. Можно применить любой подходящий по параметрам импортный транзистор, например такие транзисторы можно заказать на алиэкспресс. Как пример, можно использовать транзисторы BU208A или очень популярные MJE13009, которые применяются в электронных балластах люминесцентных ламп.

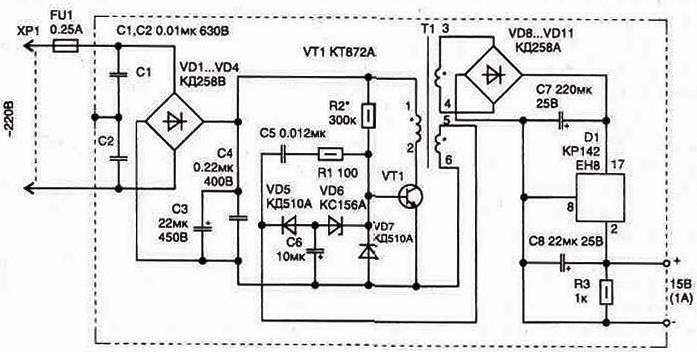

Принципиальная схема импульсного блока питания

Схема источника питания представляет собой импульсный понижающий преобразователь напряжения, работающий на частоте в диапазоне 20 .. 40 килогерц. рабочая частота преобразователя зависти от настройки схемы. На транзисторе VT1 реализован генератор с автозапуском. Частота генератора устанавливается подбором номинала конденсатора C5. Цепь запуска автогенератора собрана на компонентах VD5, VD6, C6.

Трансформатор Т3 — самодельный. Его можно намотать на ферритовом Ш-образном сердечнике М2000НМ9 или М2500НМС-2. Типоразмер сердечника Ш5Х5. Первичная обмотка 1-2 имеет 600 витков провода ПЭЛ-2 диаметром 0.1 мм. Обмотка обратной связи 5-6 содержит 10 витков провода ПЭЛ-2 диаметром 0.1 мм. Вторичная обмотка 3-4 имеет 44 витка провода диаметром 0.25 мм. Если вам нужно несколько напряжений, можете намотать несколько вторичных обмоток с соответствующими параметрами.

При настройке блока питания в первую очередь необходимо добиться устойчивой генерации при изменении входного напряжения в диапазоне 187 — 242 вольта. Для этого необходимо точнее подобрать те элементы схемы, которые помечены звездочкой ‘*’. резистор R2 может иметь сопротивление от 150 до 300 килоом, конденсатор C5 подбирается в диапазоне 6800 — 15000 пФ.

При сборке ИБП имейте в виду, что транзистор и микросхему стабилизатора нужно установить на небольшом радиаторе.

О замене компонентов. Как уже было сказано, транзистор можно применить типа BU208A или MJE13009. В качестве стабилизатора выходного напряжения удобно использовать регуляторы 7815 или 7812 если нужно выходное напряжение 12 вольт. В качестве сетевого выпрямителя можно применить диодный мостик

Транзистор MJE13009

Транзистор BU208A

Стабилизатор 15 вольт

Диодный мостик 1000в
