BOSS Super Overdrive SD-1

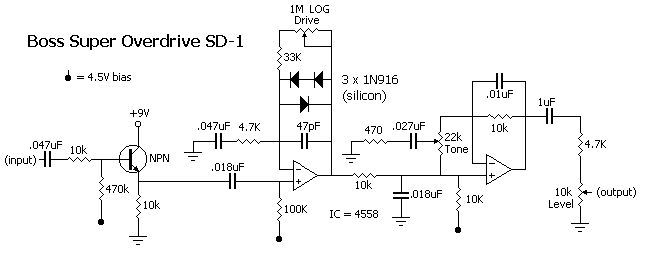

BOSS Super Overdrive SD-1 — очень простая схема overdrive, доступная для повторения начинающими радиолюбителями. Кроме указанных на схеме можно применить транзисторы BC547-BC549 и операцилнный усилитель TL062, TL072, TL082. Диоды в ограничителе можно применить типа 1N4148 или КД522. На схеме не показана цепь bypass. Самый простой вариант — использовать стандартную кнопку с фиксацией, предназначенную для гитарных педалей эффектов. Опытные радиолюбители могут адаптировать для этой схемы любой электронный узел bypass из какой-либоо другой педали эффектов от BOSS. Обычно это триггер на двух биполярных транзисторах и пара аналоговых ключей на полевых транзисторах. Плюс цепь индикации (транзистор и светодиод).

BOSS Super Overdrive SD-1
