ColorSound SupaSustain — оптический гитарный компрессор


ColorSound SupaSustain

Очень простая схема эффекта Sustain на четырех транзисторах и оптроне. Транзисторы можно использовать типа BC169, BC549 или КТ3102. Главная трудность при повторении этого устройства — найти дефицитный резистивный оптрон. Проще всего такой оптрон сделать самому из обычного светодиода и дешевого фоторезистора. Фоторезистор и светодиод закрепляем так, чтобы светодиод светил на окно фоторезистора. Лучше и проще всего поместить их в отрезок термоусадочной трубки подходящего диаметра и нагреть термоусадку, чтобы она сжалась и закрепила детали внутри себя.

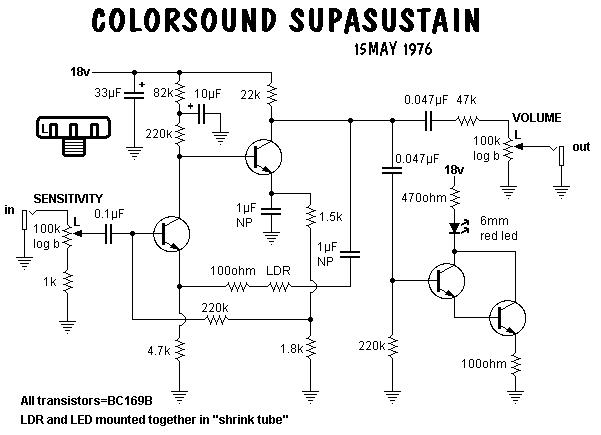

На схеме фоторезистор обозначен как LDR а светодиод включен в цепь коллектора четвертого транзистора.
