Некоторые типичные неисправности компьютерных блоков питания и методы их выявления и устранения
Блок питания — это один из самых важных компонентов компьютера. От правильной его работы зависит здоровье всех компонентов компьютера. В то же время это часть вычислительной системы, которая подвергается наибольшей нагрузке во время длительной работы. Кроме того, сейчас на вторичном рынке или даже просто на помойках можно найти множество неисправных блоков питания практически бесплатно. В большинстве случаев такие блоки можно отремонтировать и использовать в хозяйстве. Использовать такой блок для питания компьютеров уже не стоит, однако на его основе можно например сделать блок питания для старого шуруповерта.
Повреждение источника питания обычно вызвано тремя факторами: нестабильным напряжением, чрезмерной нагрузкой, а также плохой системой заземления. Первый этап восстановления блока питания — это тестирование. Оно состоит из нескольких шагов:
- Отключите сетевой провод блока питания от сети 220в.
- Откройте крышку корпуса вашего компьютера
- Отключите все провода и разъемы, которые идут от блока питания к материнской плате и другим компонентам компьютера (жесткие диски, оптические приводы, кардридеры, вентиляторы и т.д.)
- Снова подключите сетевой провод блока питания в сеть 220В.
- Подготовьте кусок провода длиной 10 — 20 см, очистив изоляцию на обоих его концах. Это будет перемычка.
- Возьмите 20 или 24 контактный разъем (контактную колодку) блока питания. Он закреплен на кабеле и предназначен для подключения к материнской плате компьютера.
- Соедините подготовленной перемычкой зеленый и черный провода в контактной колодке.
- Если включился вентилятор блока питания, то блок работает (это не говорит о том что блок полностью исправен, но по крайней мере он включается). Если вентилятор не крутится, то блок питания неисправен.
Если блок питания включился, переходим к следующему этапу — проверке напряжений на его выходе. Даже если БП включается и работает, неправильное значение или нестабильность этих напряжений может привести к повреждению компьютера. Далее я перечислю номинальные значения напряжений на проводах, которые выходят из блока питания. Цвета проводов стандартизированы и одинаковы для всех компьютерных блоков. Необходимо проверить наличие и стабильность во времени этих напряжений с помощью мультиметра:
- Красный: + 5В.
- Черный: 0В (земля, общий провод)
- Желтый: + 12В.
- Синий: — 12В.
- Фиолетовый: +5В в режиме ожидания.
- Оранжевый: +3В.
- Зеленый: Управление включением блока питания
- Коричневый: Сигнал наличия напряжения для материнской платы.

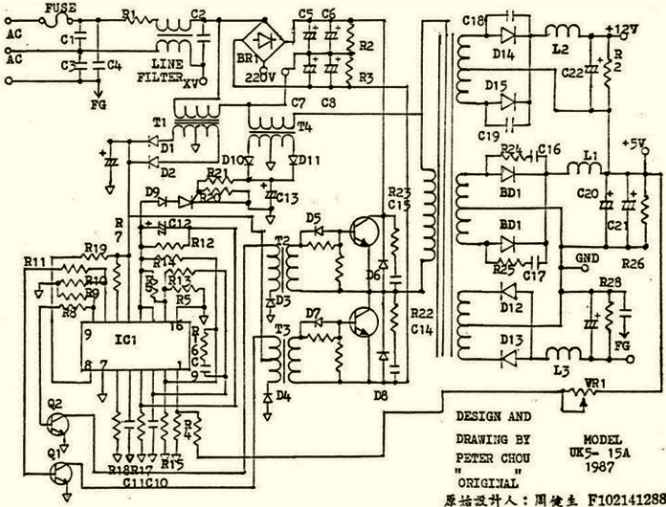

Типичная принципиальная схема компьютерного блока питания
Ремонт блока питания
- Отключите блок питания от сети 220в. Отключите все провода, идущие от блока питания к компонентам компьютера.
- Извлеките блок питания из корпуса компьютера
- Откройте крышку корпуса блока питания. Если блок работает давно и никогда не обслуживался, скорее всего внутри вы найдете очень толстый слой пыли. Эта пыль, налипая на печатной плате и на лопастях вентилятора может сама по себе служить причиной неисправностей. Пыль блокирует нормальный процесс охлаждения компонентов. В результате детали блока могут перегреваться. Также пыль, налипшая на печатной плате, может вызывать короткое замыкание или паразитные утечки напряжения, что приводит к изменению режимов работы схемы блока. Тщательно очистите от пыли внутреннюю поверхность корпуса блока питания и печатную плату.
- Осмотрите печатную плату на предмет выявления сгоревших компонентов. Обгоревшие почерневшие компоненты нужно выпаять. Они подлежат обязательной замене. Также нужно иметь в виду, что если вы видите явно сгоревшие компоненты, то велика вероятность того, что на плате имеются и другие неисправные детали на которых нет внешних повреждений.
- Проверьте предохранитель в цепи 220 в. Если вы заменили сгоревший предохранитель, а новый сразу опять сгорает — проблема не в предохранителе а в других компонентах схемы
- При тестовых включениях блока питания в сеть нужно подключать его через (последовательно) лампу накаливания мощностью 60..100 Вт. Если лампа вспыхивает в момент включения и потом гаснет (блок питания без нагрузки), то блок скорее всего в хорошем состоянии. Если Лампа светится постоянно, значит блок питания неисправен. Либо где-то короткое замыкание, пробой конденсатора или диодного мостика, ключевых транзисторах и т.д.
Пробное включение блока питания через лампу накаливания
- проверьте силовой переключающий транзистор 2SC3039 (их два), который отвечает за управление питанием в режиме ШИМ.
- Снимите два транзистора с печатной платы, чтобы проверить его состояние. Если все в порядке, проверьте секцию диодного моста.
- Проверьте состояние каждого диода с помощью мультиметра. Повреждение блока питания часто происходит из-за того, что есть один пробитый диод
- проверьте транзисторы, конденсаторы и резисторы генератора импульсов, Убедитесь, что все компоненты исправны и работают нормально.
- Тщательно проверьте все точки пайки на печатной плате блока. Убедитесь что между точками пайки нет коротких замыканий и капель припоя.
- Если все компоненты проверены и исправны, высока вероятность повреждения компонента — микросхемы TL494. Проверить мультиметром ее не получится. Придется выпаять TLTL494 и заменить ее на заведомо исправную.
- После замены всех компонентов проверьте еще раз блок питания, включив его через лампу накаливания, как это было описано выше.
