Музыкальная шкатулка на таймере 555

Эта простая схема при подаче напряжения питания исполняет несложную мелодию. такое устройство можно использовать в качестве электронного блока сувенира — музыкальной шкатулки, или как квартирный звонок.

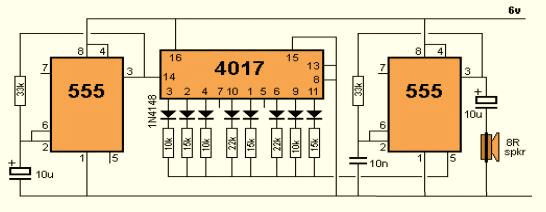

В схеме использованы 2 микросхемы таймера 555 и одна логическая микросхема типа CD4017. Микросхема 4017 — это десятичный декадный счетчик с десятью выходами. Темп исполнения мелодии задается частотой импульсов, генерируемых первым таймером. Генератор звуковых частот — это второй таймер. Высоту отдельных нот в мелодии можно подобрать изменяя сопротивление резисторов, подключенных к счётчику 4017 через диоды. Этот счётчик коммутирует резисторы и тем самым переключает ноты мелодии. Динамик подключен непосредственно к выходу таймера через конденсатор на 10 микрофарад. При использовании схемы в качестве квартирного звонка его громкости может оказаться недостаточно, тогда схему можно дополнить каким-либо простым усилителем низкой частоты.
