Усилитель низкой частоты (УНЧ) на таймере 555

Интегральный таймер NE555 — это очень полезная и распространенная во всем мире микросхема, которую можно применить как в профессиональных так и в радиолюбительских конструкциях. В этой статье мы познакомимся с работой 555 в режиме нестабильного мультивибратора на примере конструкции звукового усилителя, работающего по принципу широтно — импульсной модуляции (PWM). сейчас принято называть такие устройства «усилитель класса D».

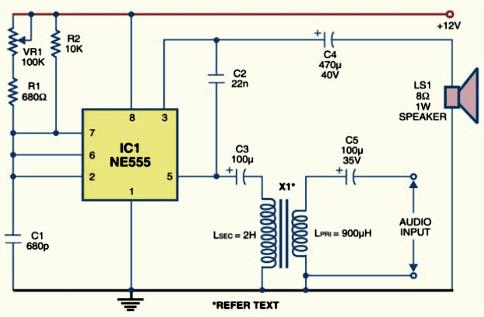

Как уже упоминалось, в этой конструкции таймер работает в режиме астабильного мультивибратора и обрабатывает звуковой сигнал посредством ШИМ — широтно-импульсной модуляции. Частоту переключения можно изменять в пределах от 65 до 188 кГц. Выбор частоты ШИМ зависит от амплитуды входного сигнала, а также от импеданса нагрузки.

Подстрочным резистором VR1 добиваемся наиболее приятного звучания с минимумом искажений. Важное значение имеет согласование импеданса как на входе, так и на выходе. Трансформатор X1 на входе усилителя служит для согласования выходного сигнала стандартного выхода наушников (телефона, mp3 плеера или звуковой карты компьютера). В качестве нагрузки можно использовать любой громкоговоритель мощностью около 1 Вт и сопротивлением катушки 8 Ом.
