Простой индикатор уровня сигнала для звуковой техники

Предлагаемый простой индикатор уровня не содержит дефицитных компонентов и может использоваться практически с любой звуковоспроизводящей аппаратурой. Схема имеет регулятор уровня входного сигнала и регулятор усиления. Поэтому она может быть адаптирована к любой технике.

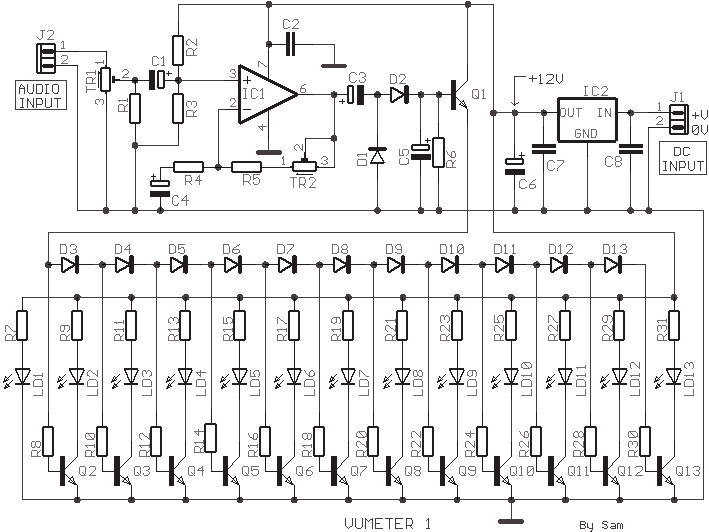

Схема работает так. Через регулятор входного уровня (TR1) сигнал звуковой частоты поступает на усилитель напряжения, собранный на операционном усилителе IC1 TL071. Далее сигнал выпрямляется диодами D1 и D2 и сглаживается конденсатором C5. Далее сигнал поступает на базу драйвера на транзисторе Q1, представляющего собой эмиттерный повторитель, в цепь эмиттера которого включена цепочка индикации. Индикатор обеспечивает отображение 12 уровней или ступеней. Собственно блок индикации состоит из светодиодов LD1 — 13, диодов D3 — D13 и транзисторов Q2 — Q13. На каждом звене падает примерно 0.65 в напряжения. Количество ступеней индикации можно изменить в большую или меньшую сторону. Стабилизированное напряжение питания для схемы формируется регулятором на микросхеме IC2 типа 7812. Микросхему 7812 необходимо снабдить радиатором для отвода тепла

Список компонентов:

R4-R7=1Kohm
R5=100ohm
R6=18Kohm
R9-11-13-15-17=560ohm
R19-21-23-25-27=560ohm
R29-31=560ohm
R8-10-12-14=4.7Kohm
R16-18-20-22=4.7Kohm
R24-26-28-30=4.7Kohm

TR1=100Kohm Trimmer
TR2=4.7Kohm Trimmer

C1=10uF/25V
C2=100nF/100V MKT
C3=4.7uF/25V
C4=4.7uF/25V
C5=10uF/25V
C6=47uF/25V
C7-8=100nF/100V

LD1-7=LED Green
LD8-10=LED Yellow
LD11-13=LED Red

D1-13=1N4148
Q1 ….Q13=BC550C — BC549B
IC1=TL071
IC2=7812 С радиатором
