Применение микросхемы PT2399. Эффект ЭХО

Эхо-процессор PT2399, линия задержки аналоговых сигналов, цифровая лини задержки, эффект Delay

PT2399 — это микросхема — процессор эхо-сигналов, использующая технологию CMOS. Микросхема имеет встроенные АЦП и ЦАП, высокую частоту дискретизации и внутреннюю память 44К. Для реализации эффекта ЭХО используется цифровая обработка сигналов. Микросхема обеспечивает низкий уровень искажений (THD <0,5%) и очень низкий уровень шума (No <-90dBV.

Эта микросхема очень часто используется в гитарных педалях эффектов а также в простых процессорах звуковых эффектов для караоке. Такие устройства часто встраиваются в бытовые проигрыватели DVD или MP3, которые имеют функцию «КАРАОКЕ».

Конфигурация выводов микросхемы PT2399

Возможные применения:

❒ Видеомагнитофоны
❒ DVD проигрыватели
❒ Телевидение
❒ CD проигрыватели
❒ Автомобильный звук
❒ Микшеры для КАРАОКЕ
❒ Электронные музыкальные инструментя
❒ Любое звуковое оборудование где нужен эхо-процессор

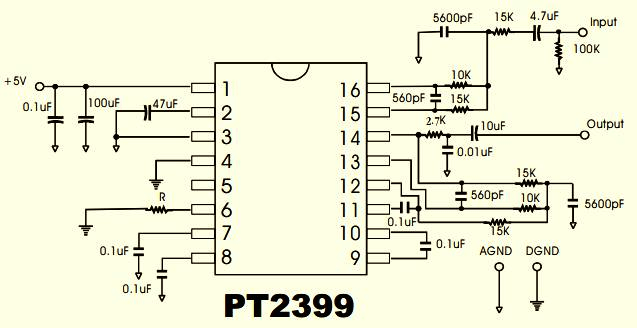

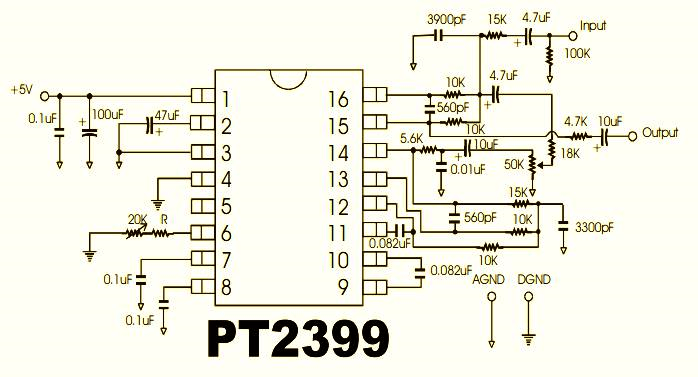

Типовая схема включения микросхемы PT2399 в режиме ЭХО, рекомендованная производителем:

Комментарии к схеме

Резисторы, у которых на схеме обозначено сопротивление 10 кОм могут иметь номинал от 10 до 50 кОм.
От номинала резистора R зависит время задержки сигнала (время ЭХО). Рекомендуемое значение — 10k. При увеличении сопротивления резистора также увеличивается время задержки. Переменным резистором, включенным последовательно с резистором R можно плавно регулировать время задержки сигнала

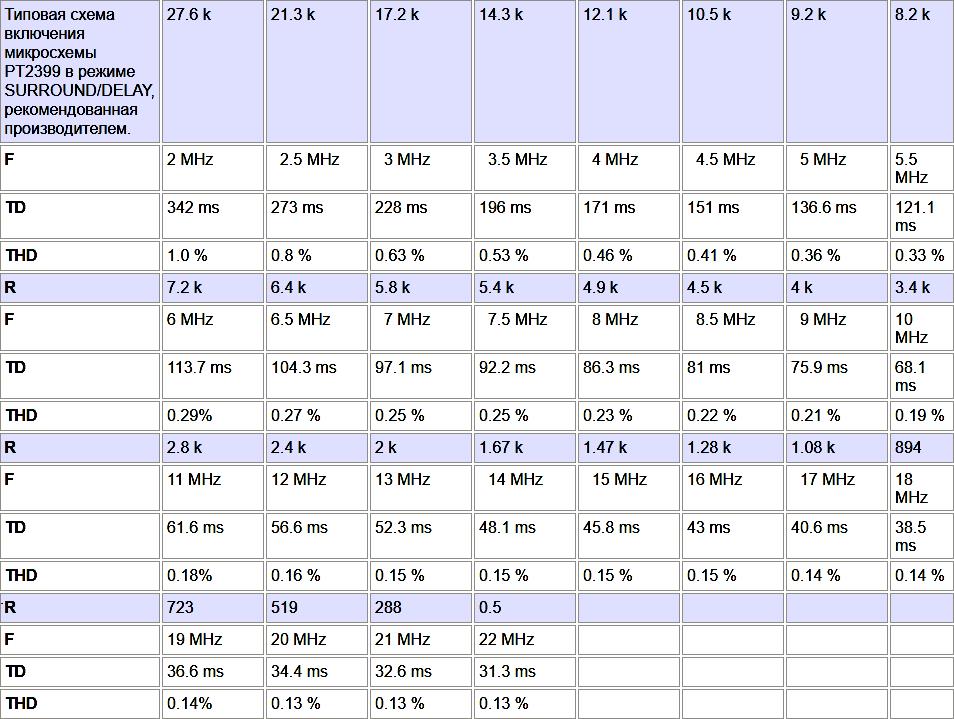

Таблица зависимости времени задержки (TD), коэффициента искажений (THD) и частоты дискретизации (F) от сопротивления резистора R. (Кликните га таблице чтобы ее увеличить)
