ЧАСТЬ 4. Решение проблем

Часть 1. Подготовка, список деталей, сборка

Часть 2. Тест Включения Питания (power Up Test)

Часть 3. Настройка калибровочных конденсаторов. Окончательная сборка

Посмотреть видео про сборку, запуск и калибровку этого осциллографа

Это изображение имеет пустой атрибут alt; его имя файла - image-762.png

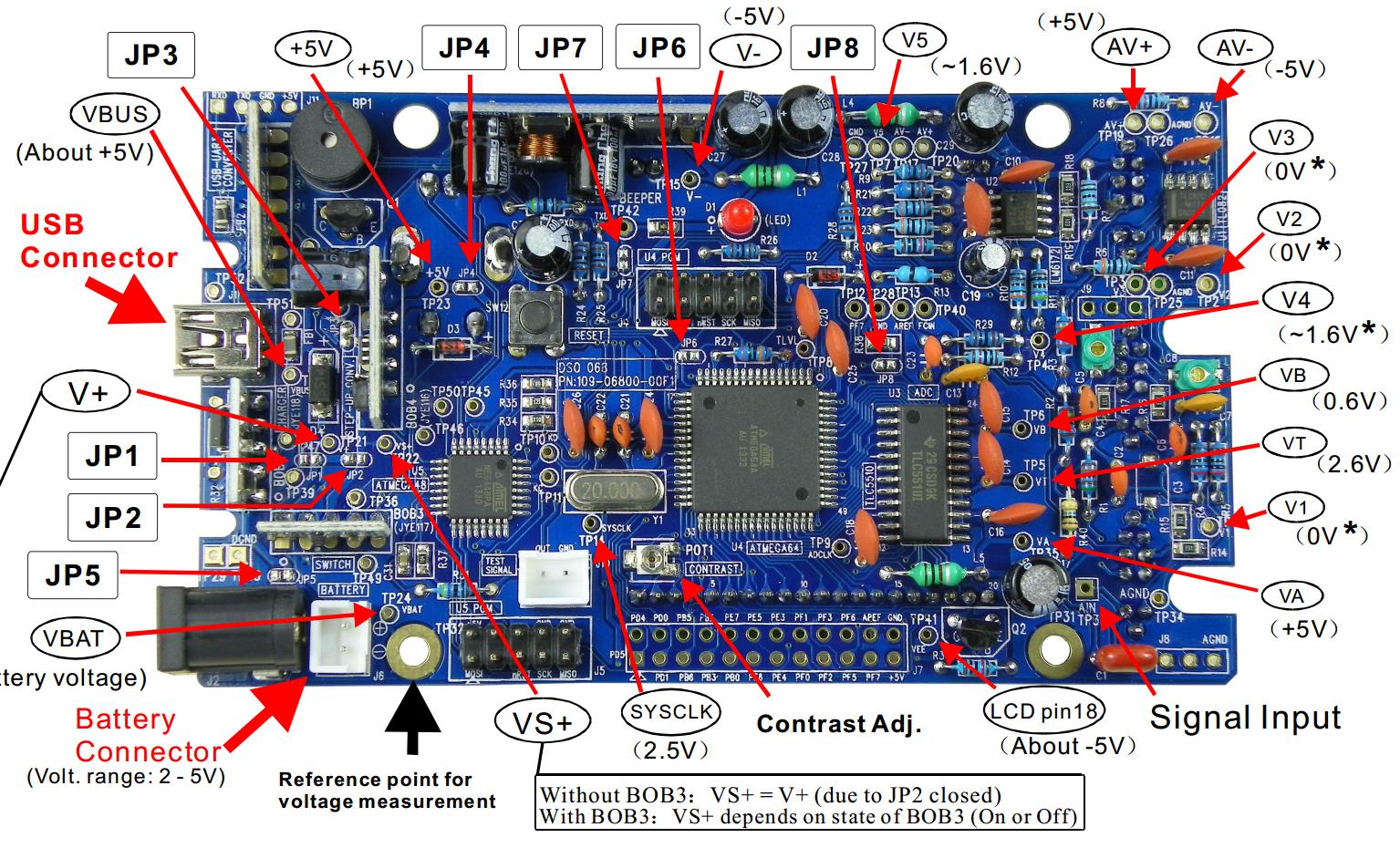

На рис1 показаны контрольные точки и джамперы на печатной плате. Кликните на рисунке чтобы его увеличить:

Описание основных перемычек

JP1: Обход платы контроллера заряда аккумулятора BOB2. Если вы не используете батарею (и не установили BOB2), то необходимо замкнуть эту перемычку.

JP2: Обход платы выключателя питания BOB3. Если вы не используете BOB3 то эта перемычка должна быть замкнута. Эта перемычка также устанавливается временно во время теста включения питания, даже при установленной плате BOB3. В этом случае после теста перемычку необходимо разомкнуть.

JP3: Обход платы повышающего преобразователя BOB4. Обычно эту перемычку следует оставлять разомкнутой

JP4: данная перемычка — это точка соединения блока питания и остальной схемы. Для предотвращения повреждений схемы осциллографа в случае проблем блока питания, эту перемычку следует замыкать только после тестирования исправности блока питания.

Далее представлены типичные неисправности и алгоритмы их устранения:

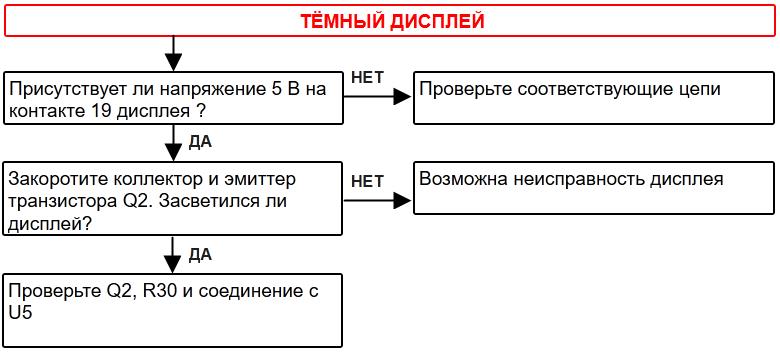

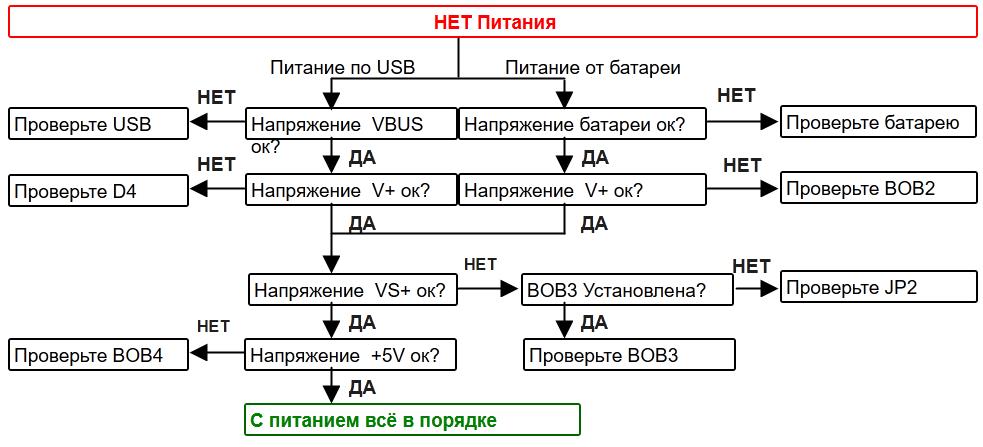

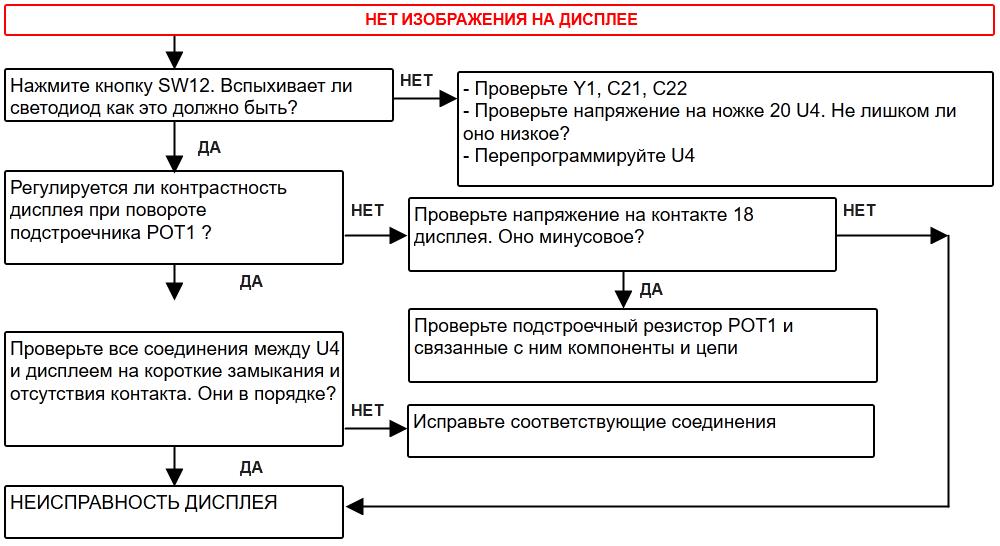

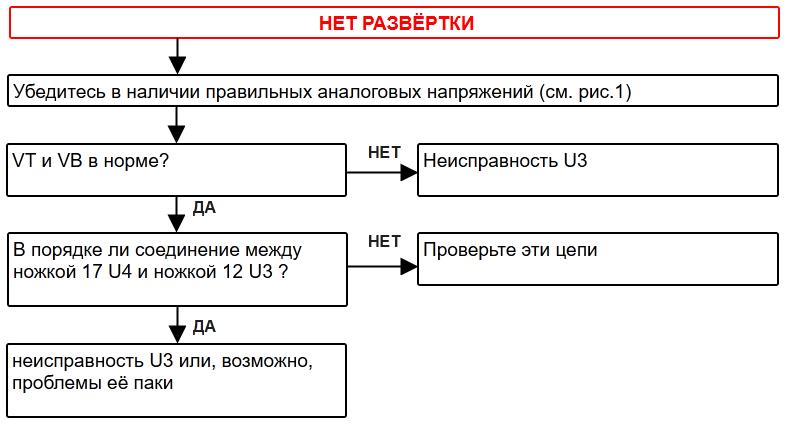

(кликните на диаграмме чтобы ее увеличить или скачать)

Тестовый режим и его использование

Что за «тестовый режим»?

Тестовый режим — это режим проверки соединений для большинства выводов микроконтроллера. В этом режиме микроконтроллер будет генерировать на своих выводах высокие и низкие уровни. Эти уровни можно будет легко проверить с помошью мультиметра и, следвательно, легко вычислить проблемные цепи. Это полезно для тестирования екачества пайки SMD деталей.

Как войти в тестовый режим?

Замкните перемычку JP6 и включите питание. Это инициирует тестовый режим. Светодиод должен вспыхивать раз в 3 секунды. Не забудьте разомкнуть перемычку JP6 после проверки.

Использование тестового режима

Например мы хотим проверить соединение ножки 12 микросхемы U3 и ножки 17 микросхемы U4. Войдем в тестовый режим как было описано ранее. Измерьте напряжение на ножке 12 микросхемы U3. Если напряжение периодически меняется между 0 и 5В, то соединение в порядке.

Вывод микросхем, которые можно проверить в тестовом режиме.
Не все ножки микросхем можно проверить в тестовом режиме. Для проверки доступны следующие выводы:
U4: PB[7:5, 3:0], PC[7:0], PD[7, 5, 3, 1, 0], PE[7:3], PF[7:0], PG[4:0]
U5: PB[5:1], PC[3:0], PD[7, 6, 4:1]
